您好,欢迎光临深圳市鼎正鑫科技有限公司官网!

邮箱:dzmgunited@126.com    简体中文 | English

深圳市鼎正鑫科技有限公司

扫描关注微信

全国服务热线:0755-33183903

新闻中心

行业资讯当前位置:首页 > 新闻中心 > 行业资讯

镁合金材料小常识

时间:2019-01-07 来源:鼎正鑫科技


(1)纯镁多晶体的强度和硬度不高,因此纯镁不能直接作为结构材料,纯镁通常被用来制作镁合金及其他合金。

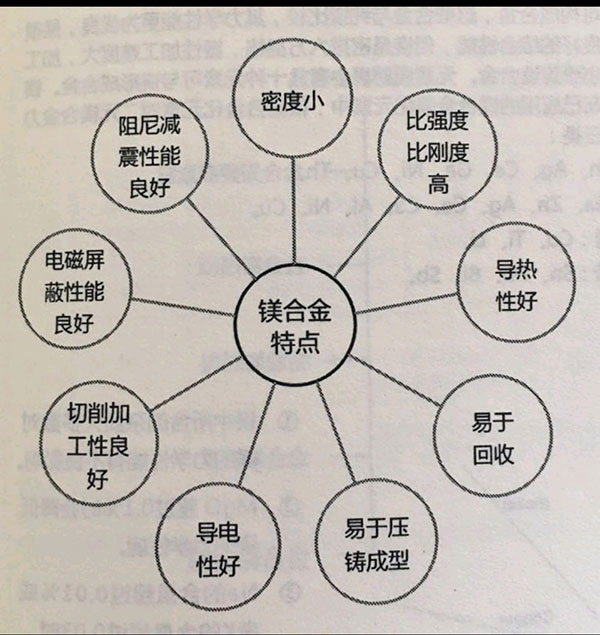

(2)镁合金是21世纪最开发和应用潜力的绿色工程材料

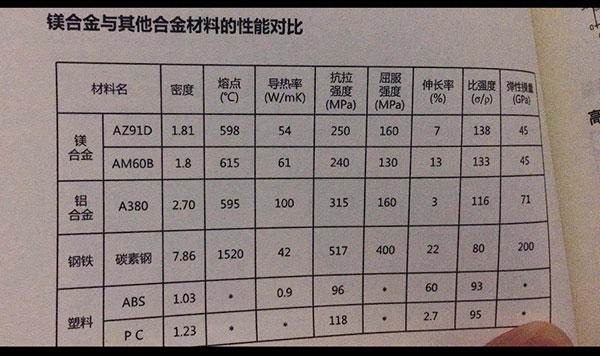

镁合金与其他合金材料性能对比

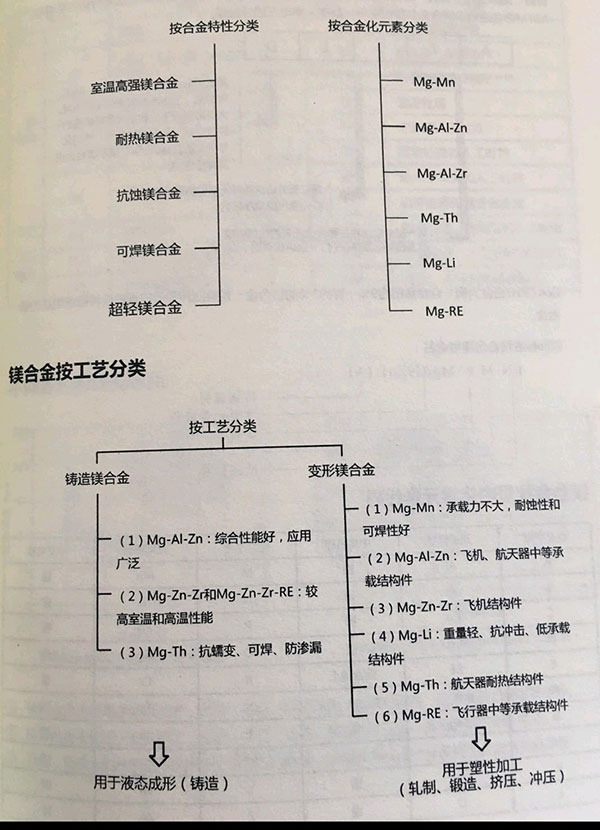

镁于铝,铜、锌,锆、钍等金属可构成合金,这是合金与纯镁比较,其力学性能更为优良,是很好的结构材料。尽管变形镁合金具有良好的综合性能,但镁是密排六方晶格,塑性加工难度大,加工成本高,因此当前变形镁合金用量远小于铸造镁合金。元素周期表中有几十种元素可与镁形成合金。镁与铁、铍、钾,钠等不能构成合金。在已应用的镁合金强化元素中,根据合金化元素对二元镁合金力学性能的影响,可将合金化元素分为三类:


1.提高强度的元素依次为:Al、Zn、Ag、Ce、Ga、Ni、Cu、Th。

2.提高韧性的元素依次为:Th、Ga、Zn、Ag、Ce、Ca、Al、Ni、Cu。

3.增强韧性而强度变化不大的元素:Cd、Ti、Li。

4.明显增加强度、降低韧性的元素:Sn、Pd、Bi、Sb。




镁中杂质元素的影响


A、镁中所含的杂质大多数对镁的力学性能有不良影响。

B、MgO 超过0.1%时会降低镁的力学性能。

C、Na的含量超过0.01%或K的含量超过0.03时,也会大大降低镁的抗拉强度及其他力学性能。

D、但同时含Na达0.07%和含K达0.01%时,镁的强度并不降低,而只降低其塑性。

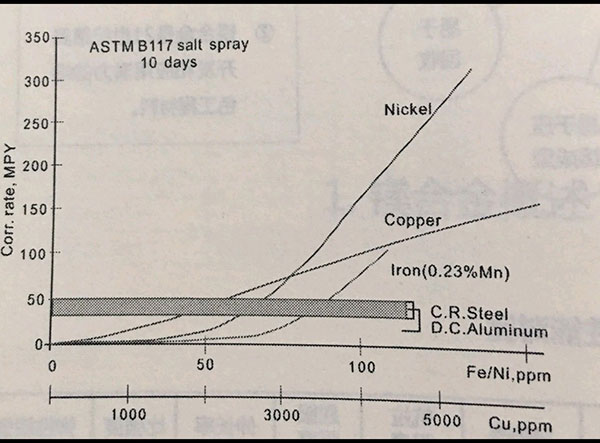

高纯度镁合金的耐腐蚀性与铝相当


1、镁合金基体为密排六方晶格,镁比较活泼,氧化膜疏松,故其熔铸、塑性变形和防腐工艺均比铝合金复杂。

2、高纯度镁合金的耐腐蚀性与铝合金相当,甚至更低,因此高纯度镁合金工业化生产是镁合金大量应用亟待解决的问题。




深圳市鼎正鑫科技有限公司

专业提供镁合金定量熔炉!

做安全的镁合金装备提供商

www.dzmgunited.com

友情链接:中国铸造网

版权所有:深圳市鼎正鑫科技有限公司 粤ICP备09050600号-3 技术支持:云拓互联
